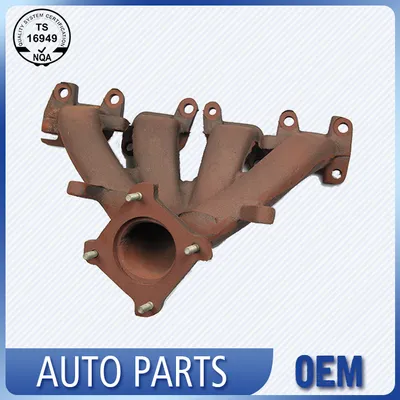

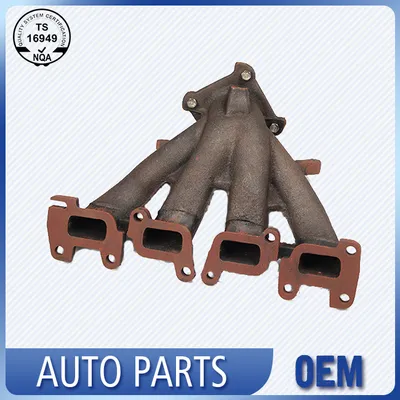

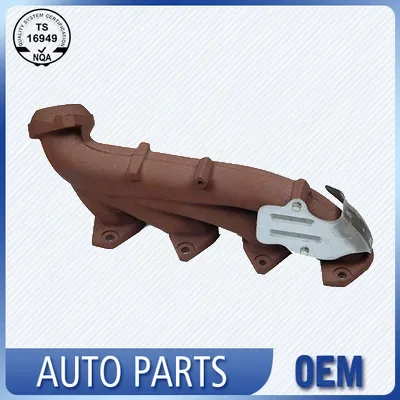

ท่อร่วมไอเสียเหล็กหล่อ

ซีรีส์ท่อร่วมไอเสียเหล็กหล่อของเราครอบคลุมการกำหนดค่าที่หลากหลาย รวมถึงการออกแบบ 3 สูบ 4 สูบ และแบบ V เพื่อให้พอดีกับรถยนต์โดยสาร รถบรรทุกขนาดเล็ก และเครื่องยนต์เชิงพาณิชย์ส่วนใหญ่ ท่อร่วมแต่ละท่อมีคุณสมบัติการนำความร้อนที่ดีเยี่ยมและทนต่อการแตกร้าวภายใต้อุณหภูมิการทำงานที่สูงมาก

ท่อร่วมเหล่านี้ได้รับการออกแบบให้มีตัววิ่งภายในที่ได้รับการปรับปรุงให้เหมาะสม ช่วยให้มั่นใจได้ถึงการไหลของก๊าซไอเสียที่สมดุล ลดแรงดันต้าน และปรับปรุงประสิทธิภาพของเครื่องยนต์ หน้าแปลนเสริมและโครงสร้างผนังหนาป้องกันการบิดเบี้ยวและการรั่วไหลเมื่อใช้งานเป็นเวลานาน ทุกหน่วยได้รับการตรวจสอบขนาดและทดสอบแรงดันเพื่อให้ตรงตามมาตรฐาน OE และประสิทธิภาพ ทำให้เปลี่ยนทดแทนได้อย่างน่าเชื่อถือสำหรับทั้งการบำรุงรักษากลุ่มยานพาหนะและการซ่อมแซมส่วนบุคคล

ข้อมูลจำเพาะของผลิตภัณฑ์

ท่อร่วมไอเสียเหล็กหล่อมีความเสถียรทางความร้อนและต้านทานความล้าสำหรับเครื่องยนต์ที่มีภาระสูง โครงสร้างที่หนาแน่นจะกระจายความร้อนอย่างสม่ำเสมอ ลดจุดร้อนในขณะที่ยังคงการไหลของไอเสียที่สม่ำเสมอเพื่อรองรับการตอบสนองของเทอร์โบและการควบคุมการปล่อยไอเสีย ออกแบบมาเพื่อความเข้ากันได้โดยตรง โดยกำจัดการดัดแปลงที่มีค่าใช้จ่ายสูง ให้ประสิทธิภาพที่เชื่อถือได้และบำรุงรักษาต่ำสำหรับการสร้างเครื่องยนต์ใหม่และการอัพเกรดกลุ่มรถ

โครงสร้างจุลภาคและการนำความร้อน

เคมีของเหล็กได้รับการกำหนดสูตรเพื่อผลิตกราไฟท์เกล็ดประเภท A โดยกระจายตัวอย่างสม่ำเสมอในเมทริกซ์เพิร์ลไลติก ซึ่งเป็นส่วนผสมที่ให้ค่าการนำความร้อนเกือบ 50 วัตต์ต่อเมตรเคลวินที่ 200 องศาเซลเซียส การถ่ายเทความร้อนในระดับนี้จะเคลื่อนพลังงานความร้อนอย่างรวดเร็วจากผนังพอร์ตไปยังตัวสะสม ทำให้การไล่ระดับอุณหภูมิเรียบขึ้น ซึ่งมิฉะนั้นจะรวมความเครียดใกล้ข้อต่อหน้าแปลน เกล็ดกราไฟท์ยังทำหน้าที่เป็นตัวดูดซับความเครียดภายใน เมื่อวงจรท่อร่วมระหว่างอุณหภูมิโดยรอบและก๊าซไอเสียเกิน 700 องศาเซลเซียส การเสียรูปในระดับจุลภาคจะอยู่ที่ปลายกราไฟท์ แทนที่จะลุกลามไปสู่เครือข่ายรอยแตกร้าวอย่างต่อเนื่อง วัสดุหลอมแต่ละชนิดได้รับการประเมินด้วยการทดสอบลิ่มเย็นและการวิเคราะห์ทางสเปกโตรกราฟี เพื่อยืนยันว่าปริมาณคาร์บอนและซิลิคอนที่เทียบเท่ากันจะอยู่ภายในแถบแคบเพื่อรักษารูปแบบกราไฟท์ที่สม่ำเสมอ

กระบวนการขึ้นรูปและการบรรเทาความเครียด

เปลือกท่อร่วมมีรูปร่างในแม่พิมพ์ทรายที่เชื่อมด้วยเรซินซึ่งได้รับการออกแบบด้วยระบบเกตติ้งที่มีแรงดันเพื่อรักษาความเร็วของโลหะให้ต่ำและลดการกัดเซาะของทราย หลังจากการเทและการเขย่า การหล่อดิบจะผ่านเตาปรับสภาพปกติอย่างต่อเนื่องที่อุณหภูมิ 880 องศาเซลเซียส ขั้นตอนนี้จะละลายคาร์ไบด์ที่อาจก่อตัวขึ้นระหว่างการทำความเย็น และสร้างโครงสร้างเพิร์ลไลต์ที่สม่ำเสมอ ส่งผลให้มีเปลือกความแข็ง 180 ถึง 220 HBW ทั่วทั้งชิ้นส่วน หลังจากการทำให้เป็นมาตรฐาน หน้าแปลนจะถูกกลึงให้เรียบ และช่องเปิดพอร์ตจะถูกทำให้เสร็จสิ้นโดยมีการควบคุมความหยาบของพื้นผิวที่ต่ำกว่า 6.3 ไมโครเมตร Ra การดำเนินการระบายความร้อนครั้งสุดท้ายคือการบรรเทาความเครียดที่อุณหภูมิต่ำที่ 550 องศาเซลเซียสเป็นเวลาสามชั่วโมง ซึ่งจะช่วยผ่อนคลายความเครียดที่ตกค้างจากการหล่อเย็นในโรงหล่อและการตัดเฉือนอย่างหนัก ส่งผลให้ส่วนประกอบมีมิติคงที่ในระหว่างรอบการให้ความร้อนครั้งแรกบนเครื่องยนต์

การตรวจสอบมิติและการทดสอบการรั่ว

ความเรียบของหน้าแปลนได้รับการตรวจสอบบนแผ่นพื้นผิวหินแกรนิตโดยใช้ตัวระบุหน้าปัดที่มีศูนย์อยู่ที่จุดมุมสามจุด โดยมีขีดจำกัดการยอมรับที่ 0.15 มิลลิเมตรทั่วทั้งหน้าซีล ตำแหน่งพอร์ตที่สัมพันธ์กับรู Datum จะถูกจับบนเครื่องวัดพิกัดแบบสะพานสำหรับตัวอย่างอย่างน้อยสามตัวอย่างต่อกะ เพื่อให้มั่นใจว่าการจัดตำแหน่งรันเนอร์ตรงกับส่วนหัวของเครื่องยนต์ภายในโซนพิกัดความเผื่อ 0.3 มิลลิเมตร ท่อร่วมที่เสร็จสมบูรณ์แต่ละท่อจะถูกจับยึดไว้บนฟิกซ์เจอร์ทดสอบการรั่ว โดยมีแรงดันถึง 1.5 บาร์พร้อมกับอากาศในร้าน และจุ่มลงในถังเก็บน้ำ ฟองสบู่ที่ไหลอย่างต่อเนื่องจะทำให้เกิดการกักกันและการตรวจสอบสาเหตุที่แท้จริงทันที สำหรับการใช้งานเทอร์โบชาร์จเจอร์ การทดสอบการรั่วไหลของความร้อนเสริมที่อุณหภูมิ 250 องศาเซลเซียสจะดำเนินการเป็นระยะๆ โดยใช้ตัวติดตามฮีเลียม เพื่อตรวจสอบว่าการขยายตัวทางความร้อนของตัวหล่อไม่เปิดไมโครโมฆะที่ข้อต่อของตัวสะสม

ประสบการณ์การผลิตและเอกสารคุณภาพ

ลำดับการผลิตทั้งหมดดำเนินการภายในโรงงานที่ได้รับการรับรอง IATF 16949 ซึ่งเชี่ยวชาญด้านชิ้นส่วนยานยนต์แบบหล่อและกลึงมานานกว่า 25 ปี ความร้อนของเหล็กแต่ละอันถูกกำหนดหมายเลขล็อตที่ไม่ซ้ำกันซึ่งปรากฏบนใบส่งมอบ และเชื่อมโยงกับบันทึกสเปกโตรมิเตอร์ รายงานการทดสอบทราย และแผนภูมิการบำบัดความร้อนที่เกี่ยวข้อง ท่อร่วมที่เสร็จแล้วจะถูกทำเครื่องหมายด้วยรหัสหมึกถาวรที่อ้างอิงถึงล็อตนี้ ช่วยให้สามารถตรวจสอบย้อนกลับได้เต็มรูปแบบแม้หลังจากใช้งานภาคสนามมานานหลายปี

เมื่อลูกค้า OEM ต้องการส่งกระบวนการอนุมัติชิ้นส่วนการผลิต เราจะจัดหาเอกสารระดับ 3 ซึ่งประกอบด้วยแผนภาพผังกระบวนการ โหมดความล้มเหลวและการวิเคราะห์ผลกระทบ ดัชนีความสามารถสำหรับมิติที่สำคัญ และใบรับรองวัสดุจากห้องปฏิบัติการโรงหล่อ แพ็คเกจนี้ให้ข้อมูลแก่ทีมวิศวกรในการตรวจสอบท่อร่วมสำหรับแพลตฟอร์มเครื่องยนต์เฉพาะของพวกเขา

มากกว่า แม่พิมพ์ท่อร่วมไอเสียเหล็กหล่อ

ท่อร่วมไอเสียเหล็กหล่อระดับพรีเมียมออกแบบมาเพื่อความทนทาน เสถียรภาพทางความร้อน และการไหลของไอเสียที่เหมาะสม

คำถามที่พบบ่อย

1.ท่อร่วมไอเสียเหล็กหล่อใช้กับยานพาหนะและเครื่องยนต์ใดบ้าง

ตอบ: ใช้ได้กับรถบรรทุกดีเซลงานหนัก เครื่องจักรทางวิศวกรรม อุปกรณ์การเกษตร ยานพาหนะเพื่อการพาณิชย์ขนาดใหญ่ เครื่องยนต์เบนซินรุ่นเก่า และเครื่องยนต์เทอร์โบชาร์จงานหนัก ออกแบบมาเป็นพิเศษสำหรับสภาพการทำงานที่มีอุณหภูมิไอเสียสูงเป็นพิเศษ การทำงานเต็มโหลดเป็นเวลานาน และการสั่นสะเทือนที่รุนแรง ซึ่งท่อร่วมเหล็กบางมีแนวโน้มที่จะเสียรูปและแตกร้าว

2. สาเหตุหลักของการแตกร้าวและการรั่วไหลของอากาศของท่อร่วมไอเสียเหล็กหล่อคืออะไร?

ตอบ: การหมุนเวียนความร้อนร้อนเย็นบ่อยครั้งทำให้เกิดความเครียดจากความร้อนอย่างมากจนทำให้เกิดรอยแตกเมื่อยล้า การติดตั้งแรงบิดเกินที่ไม่เหมาะสมทำให้โครงสร้างหน้าแปลนเสียหาย แผงป้องกันความร้อนที่หายไปหรือชำรุดทำให้เกิดการเผาไหม้ที่อุณหภูมิสูงเป็นพิเศษในท้องถิ่น การใช้ปะเก็นบางที่ด้อยกว่าในระยะยาวทำให้เกิดความเครียดที่ไม่สม่ำเสมอบนหน้าแปลน ผลกระทบภายนอกระหว่างการบำรุงรักษาหรือการขับขี่แบบออฟโรดทำให้เกิดรอยแตกร้าวอย่างแรง

3. โรงงานจะยืนยันได้อย่างไรว่าทุกท่อร่วมมีคุณสมบัติตรงตามข้อกำหนดของ OE ก่อนจัดส่ง

ตอบ: ใช้ประตูปลดสี่ขั้นตอน ขั้นแรก เคมีของเหล็กดิบได้รับการตรวจสอบเทียบกับแผ่นหลอม ประการที่สอง หลังจากการอบชุบด้วยความร้อน จะมีการทดสอบความแข็งและการตรวจสอบโครงสร้างจุลภาคแบบสุ่ม ประการที่สาม ขนาดเครื่องจักรจะถูกวัดตามแผนการสุ่มตัวอย่างตามขนาดล็อต สุดท้าย ทุกชิ้นผ่านการทดสอบการรั่วซึมของการแช่น้ำตามที่อธิบายไว้ข้างต้น และผลลัพธ์จะถูกบันทึกไว้ เจ้าหน้าที่ตรวจสอบบรรจุภัณฑ์จะจับคู่อุปกรณ์กับหมายเลขชิ้นส่วนของลูกค้า และยืนยันสภาพพื้นผิวด้วยสายตา วิธีการแบบหลายชั้นนี้ช่วยให้แน่ใจว่าข้อกำหนดด้านมิติ วัสดุ และการปิดผนึกได้รับการตอบสนองก่อนที่ผลิตภัณฑ์จะออกจากท่าเรือ
